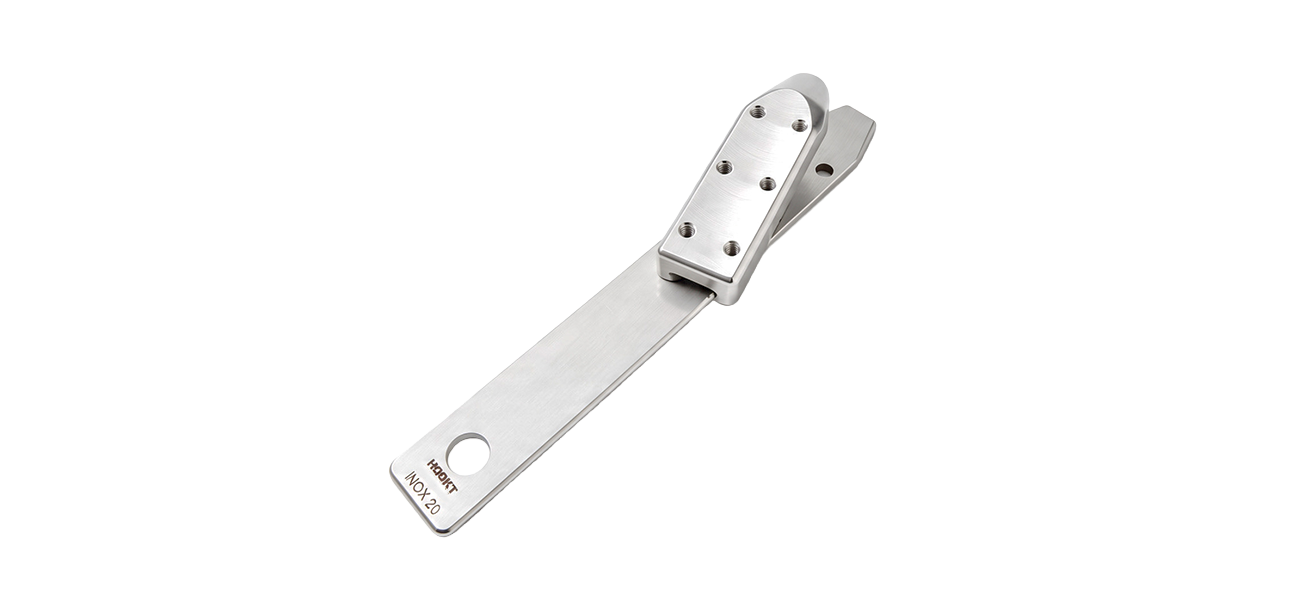

<heading-style-h2>PACK 20<heading-style-h2>

<heading-style-h6>Permet l’ancrage de tous les jeux inférieurs à 20 mètres. Sa forme conique rend le passage du crochet très intuitif.<heading-style-h6>

<heading-style-h3>Procédure de montage<heading-style-h3>

1. Vérifier l’état du support de l’ancrage et le câble.
2. Procéder à la mise en place de la sangle autour de l’arbre avec la manille, ou couper le câble et placer le cosse-cœur et le câble directement dans le trou d’ancrage du Pack, puis réaliser une tresse de câble (avec manchons aluminium ou serre-câbles).Positionner le câble de ligne de vie de 12 mm à l’intérieur de la matrice aluminium à l’aide des 6 boulons.Serrer au couple de serrage de 30 Nm.

<heading-style-h3>Conseil de pose<heading-style-h3>

Le câble en sortie de matrice s’oriente vers le bas de manière à permettre un passage fluide du crochet de sécurité sur les platines et entre l’arbre et le Pack.
Attention : le crochet doit pouvoir passer librement.
La durée de vie du matériel dépend de la qualité du support et de l’environnement.
La détérioration peut être augmentée dans certains milieux (neige, glace, chute de rochers...).
Un contrôle minimum tous les 12 mois est nécessaire.

USAGE

OUTDOOR

Platine
INOX 20
Matrice
MAC 20
Matériau
Inox 316L, matrice en alu
Bec
Système
Boulons
6 boulons GAC 8*30
Couple de serrage
30 Nm
Butée supérieure
Butée inférieure
Jeux de 3 pièces
Diamètre
mm
Vis
Angle
°
Caractéristiques
Sécurité
Norme
Attestation UE de type n°
Organisme certifi-cateur - N° de certi-ficat de conformité
Rupture grand axe
Kn
Rupture petit axe
Kn
Coque
Résistance
Résistance à la charge d'utilisation (CMU)
10
Kn
Résistance à la charge de rupture (CMR) ou glissement
27
Kn
Glissement
Kn
Nb d'utilisateurs
Résistance à la rupture
kg
Masse
0.699
kg
Pose
Hauteur
mm
Fixation
Montage
Section
