IPACK

<heading-style-h2>IPACK<heading-style-h2>

<heading-style-h6>Ancrage intermédiaire : une seule matrice, quatre platines selon le support.<heading-style-h6>

L’IPACK reçoit le câble de ligne de vie de 12 mm dans une matrice aluminium MAC I, serrée par 4 boulons M10 au couple de 50 Nm. Seule la platine inox change pour s’adapter au support : spit dans le rocher, broche ouverte, barre Raumer ou arbre.

Les quatre versions offrent la même résistance : CMU 20 kN, CMR 40 kN. Leur masse va de 0,41 à 0,51 kg.

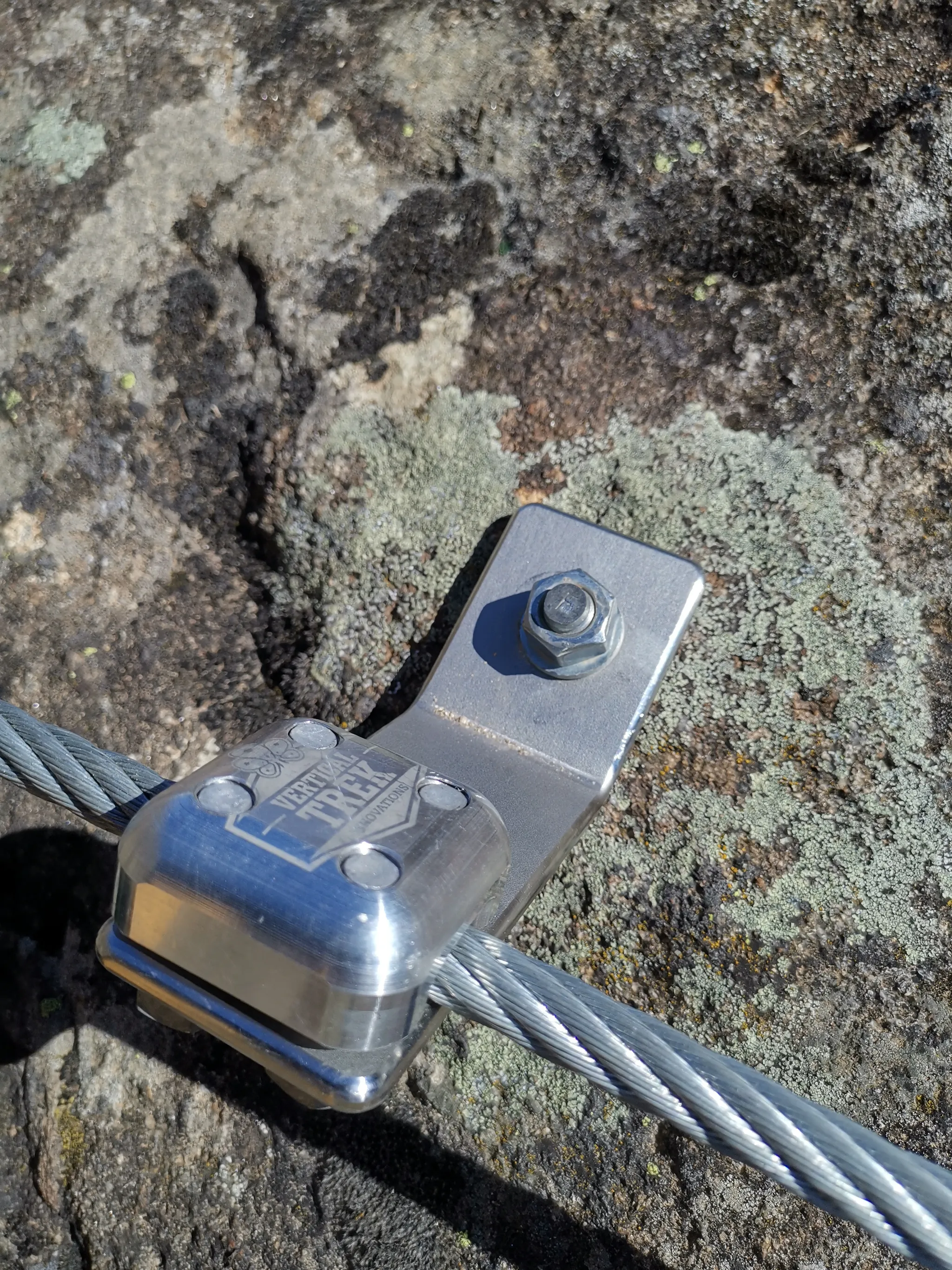

<heading-style-h3>IPACK 80 — sur spit<heading-style-h3>

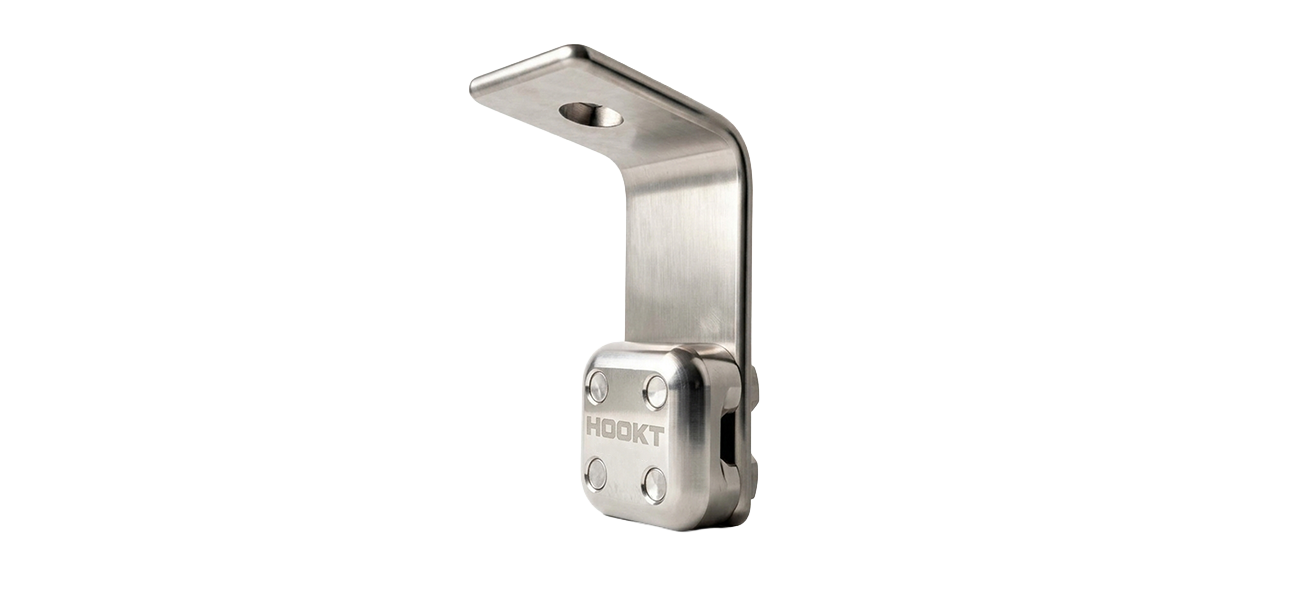

Platine INOX 80. Pour créer des points intermédiaires directement dans le rocher. Masse : 0,51 kg.

Montage
1. Vérifier l’état du support de l’ancrage et le câble.
2. Mettre en place un spit de 12 ou 14 mm sur une zone saine. Spit de 125 à 180 mm en inox. Un scellement chimique peut être nécessaire si la nature du rocher n’est pas satisfaisante.
3. Positionner le câble de 12 mm à l’intérieur de la matrice aluminium à l’aide des 4 boulons M10, puis serrer au couple de 50 Nm.

<heading-style-h3>IPACK 4 80 — sur broche ouverte<heading-style-h3>

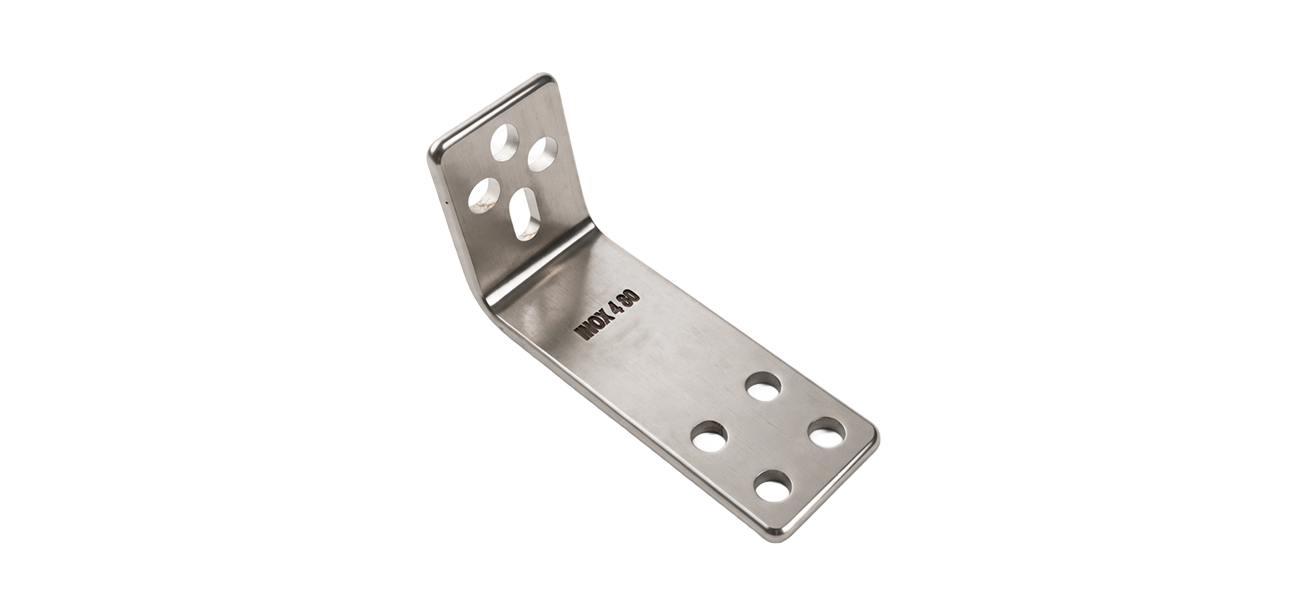

Platine INOX 4 80. Pour l’implantation sur broche ouverte de tous types. Une cale est disponible pour certains modèles de broche. Masse : 0,50 kg.

Montage
1. Vérifier l’état du support de l’ancrage et le câble.
2. Mettre en place 2 boulons inox A4 + Nylstop sur la broche ouverte. Selon le modèle de broche, positionner une cale de montage inox de 6 mm pour laisser passer la corde entre l’IPACK et la broche.
3. Positionner le câble de 12 mm à l’intérieur de la matrice aluminium à l’aide des 4 boulons M10, puis serrer au couple de 50 Nm.

<heading-style-h3>IPACK SINGLE — sur barre Raumer<heading-style-h3>

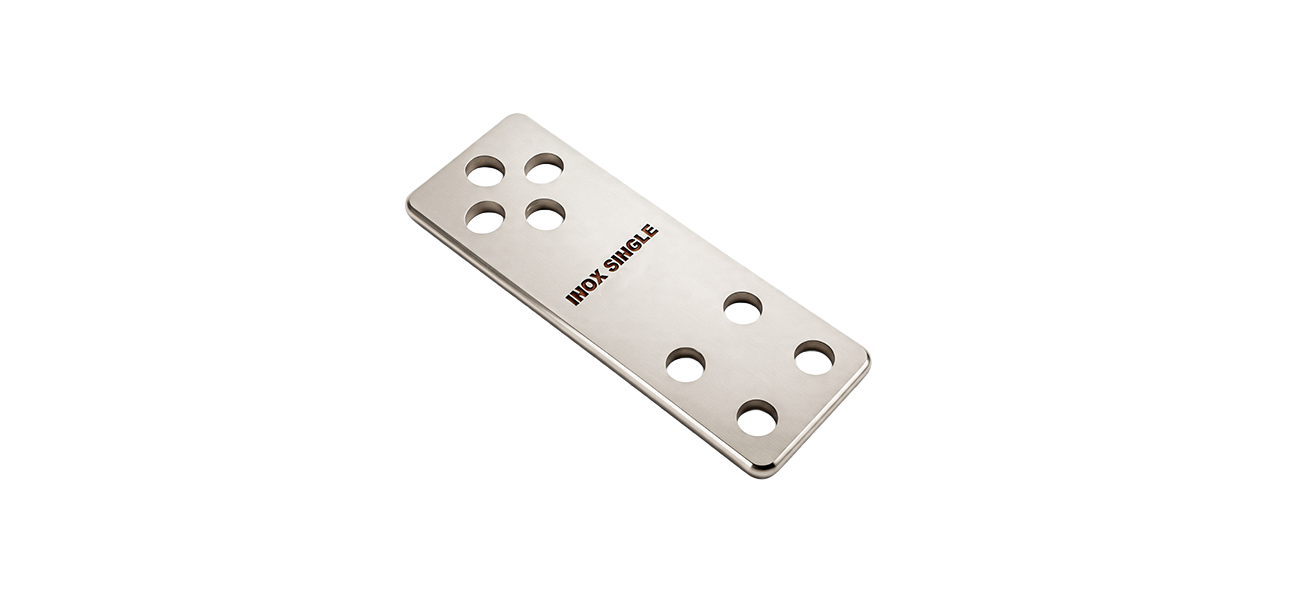

Platine INOX SINGLE. Pour l’équipement de points intermédiaires sur barre Raumer. Masse : 0,41 kg.

Montage
1. Vérifier l’état du support de l’ancrage et le câble.
2. Mettre en place 2 boulons inox A4 sur la barre Raumer.
3. Positionner le câble de 12 mm à l’intérieur de la matrice aluminium à l’aide des 4 boulons M10, puis serrer au couple de 50 Nm.

<heading-style-h3>IPACK SANGLES — sur arbre<heading-style-h3>

Platine INOX SANGLE. Pour maîtriser le câble entre deux platines en milieu naturel : l’IPACK évite le frottement du câble contre l’arbre. Masse : 0,46 kg.

Montage
1. Vérifier l’état du support de l’ancrage et le câble.
2. Mettre en place la sangle sur la platine et autour de l’arbre. La sangle peut faire au maximum 35 mm.
3. Positionner le câble de 12 mm à l’intérieur de la matrice aluminium à l’aide des 4 boulons M10, puis serrer au couple de 50 Nm.

<heading-style-h3>Conseils de pose<heading-style-h3>

Le crochet doit toujours pouvoir passer librement entre le support et l’IPACK : vérifier son passage après la pose. Des boucles de câble peuvent être réalisées pour éviter un choc direct entre les connecteurs et l’IPACK.
La durée de vie du matériel dépend de la qualité du support et de l’environnement. Elle peut être réduite dans certains milieux (neige, glace, chute de rochers…).
Un contrôle minimum tous les 12 mois est nécessaire.
